一、產品概述

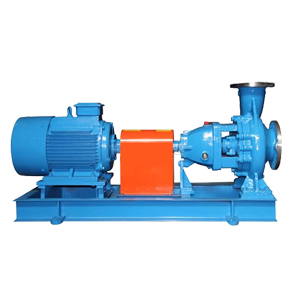

IH型單級單吸化工離心泵，是全國聯合設計的節能泵，它是BA型、B型及其他單級清水離心泵的更新型。
IH型單級單吸化工離心泵一般由電動機帶動，在啟動泵前，泵體及吸入管路內充滿液體。當葉輪高速旋轉時，葉輪帶動葉片間的液體一道旋轉，由于離心力的作用，液體從葉輪中 心被甩向葉輪外緣（流速可增 大至15～25m/s），動能也隨之增加。當液體進入泵殼后，由于蝸殼形泵殼中的流道逐漸擴大，液體流速逐漸降低，一部分動能轉變?yōu)殪o壓能，于是液體以較高的壓強沿排出口流出。與此同時，葉輪中 心處由于液體被甩出而形成一定的真空，而液面處的壓強Pa比葉輪中 心處要高，因此，吸入管路的液體在壓差作用下進入泵內。葉輪不停旋轉，液體也連續不斷的被吸入和壓出。由于離心泵之所以能夠輸送液體，主要靠離心力的作用，故稱為IH型單級單吸化工離心泵。
離心泵在化工生產中應用廣泛，這是由于其具有性能適用范圍廣（包括流量、壓頭及對介質性質的適應性）、體積小、結構簡單、操作容易、流量均勻、故障少、壽命長、購置費和操作費均較低等突出優點。因而，本章將離心泵作為流體力學原理應用的典型實例加以重 點介紹。
二、產品特點
全系列水力性能布局合理，用戶選擇范圍寬，檢修方便；效率和吸程達到國際平均先進水平。
三、主要用途
適用于工業和城市給水、排水，也可用于農業排灌及供輸送清水或物理化學性質類似于清水的其他液體之用，溫度不高80℃。

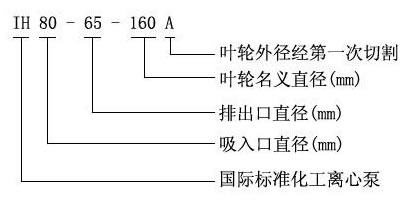

四、型號意義
五、參數表
型號 | 流量 | 揚程 | 功率 | ||
m3/h | m | kw | |||
50-32-125 | 12.5 | 20 | 2.2-2 | ||
50-32-125A | 11.2 | 16 | 1.5-2 | ||
50-32-125 | 6.3 | 5 | 0.55-4 | ||
50-32-160 | 12.5 | 32 | 3-2 | ||
50-32-160A | 11.7 | 28 | 2.2-2 | ||
50-32-160B | 10.8 | 24 | 2.2-2 | ||
50-32-160 | 6.3 | 8 | 0.55-4 | ||
50-32-200 | 12.5 | 50 | 5.5-2 | ||
50-32-200A | 11.7 | 44 | 4-2 | ||
50-32-200B | 10.8 | 38 | 4-2 | ||
50-32-200 | 6.3 | 12.5 | 0.75-4 | ||
50-32-250 | 12.5 | 80 | 11-2 | ||
50-32-250A | 11.7 | 70 | 7.5-2 | ||
50-32-250B | 10.8 | 60 | 7.5-2 | ||
50-32-250 | 6.3 | 20 | 1.5-4 | ||
65-50-125 | 25 | 20 | 3-2 | ||
65-50-125A | 22.4 | 16 | 2.2-2 | ||
65-50-125 | 12.5 | 5 | 0.55-4 | ||
65-50-160 | 25 | 32 | 5.5-2 | ||
65-50-160A | 23.4 | 28 | 4-2 | ||
65-50-160B | 21.7 | 24 | 3-2 | ||
65-50-160 | 12.5 | 8 | 0.75-4 | ||
65-40-200 | 25 | 50 | 7.5-2 | ||
65-40-200A | 23.4 | 43.9 | 7.5-2 | ||
65-40-200B | 21.7 | 38 | 5.5-2 | ||
65-40-200 | 12.5 | 12.5 | 1.1-4 | ||
65-40-250 | 25 | 80 | 15-2 | ||
65-40-250A | 23.4 | 70 | 11-2 | ||
65-40-250B | 21.7 | 60 | 11-2 | ||
65-40-250 | 12.5 | 20 | 2.2-4 | ||
65-40-315 | 25 | 125 | 30-2 | ||
65-40-315A | 23.9 | 114 | 22-2 | ||
65-40-315B | 22.7 | 103 | 22-2 | ||
65-40-315C | 21.4 | 92 | 18.5-2 | ||
65-40-315 | 12.5 | 32 | 4-4 | ||
80-65-125 | 50 | 20 | 5.5-2 | ||
80-65-125A | 44.7 | 16 | 4-4 | ||
80-65-125 | 25 | 5 | 0.75-4 | ||
80-65-160 | 50 | 32 | 7.5-2 | ||
80-65-160A | 46.8 | 28 | 7.5-2 | ||
80-65-160B | 43.3 | 24 | 5.5-2 | ||
80-65-160 | 25 | 8 | 1.5-4 | ||
80-50-200 | 50 | 50 | 15-2 | ||
80-50-200A | 46.8 | 44 | 11-2 | ||
80-50-200B | 43.3 | 38 | 11-2 | ||
80-50-200 | 25 | 12.5 | 2.2-4 | ||
80-50-250 | 50 | 80 | 22-2 | ||
80-50-250A | 46.8 | 70 | 18.5-2 | ||
80-50-250B | 43.3 | 60 | 15-2 | ||
80-50-250 | 25 | 20 | 3-4 | ||
80-50-315 | 50 | 125 | 37-2 | ||
80-50-315A | 47.7 | 114 | 37-2 | ||
80-50-315B | 45.4 | 103 | 30-2 | ||
80-50-315C | 42.9 | 92 | 30-2 | ||
80-50-315 | 25 | 32 | 5.5-4 | ||
100-80-125 | 100 | 20 | 11-2 | ||
100-80-125A | 89.4 | 16 | 7.5-2 | ||
100-80-125 | 50 | 5 | 1.5-4 | ||
100-80-160 | 100 | 32 | 15-2 | ||
100-80-160A | 93.5 | 28 | 11-2 | ||
100-80-160B | 86.6 | 24 | 11-2 | ||
100-80-160 | 50 | 8 | 2.2-4 | ||
100-65-200 | 100 | 50 | 22-2 | ||
100-65-200A | 93.5 | 44 | 18.5-2 | ||
100-65-200B | 86.6 | 38 | 15-2 | ||
100-65-200 | 50 | 12.5 | 4-4 | ||
100-65-250 | 100 | 80 | 37-2 | ||
100-65-250A | 93.5 | 70 | 30-2 | ||
100-65-250B | 86.6 | 60 | 30-2 | ||
100-65-250 | 50 | 20 | 5.5-4 | ||
100-65-315 | 100 | 125 | 75-2 | ||
100-65-315A | 95.9 | 114 | 55-2 | ||
100-65-315B | 90.8 | 103 | 45-2 | ||
100-65-315C | 85.8 | 92 | 45-2 | ||
100-65-315 | 50 | 32 | 11-4 | ||
125-100-200 | 200 | 50 | 45-2 | ||
125-100-200A | 187 | 44 | 37-2 | ||
125-100-200B | 173 | 38 | 30-2 | ||
125-100-200 | 100 | 12.5 | 7.5-4 | ||
125-100-250 | 200 | 80 | 75-2 | ||
125-100-250A | 187 | 70 | 55-2 | ||
125-100-250B | 173 | 60 | 45-2 | ||
125-100-250 | 100 | 20 | 11-4 | ||
125-100-315 | 200 | 125 | 110-2 | ||
125-100-315A | 191 | 114 | 90-2 | ||
125-100-315B | 181.6 | 103.2 | 90-2 | ||
125-100-315C | 171.6 | 92 | 75-2 | ||
125-100-315 | 100 | 32 | 15-4 | ||
125-100-400 | 100 | 50 | 30-4 | ||
125-100-400A | 93.5 | 44 | 22-4 | ||
125-100-400B | 86.5 | 38 | 18.5-4 | ||
150-125-250 | 200 | 20 | 18.5-4 | ||
150-125-250A | 187 | 17.5 | 15-4 | ||
150-125-250B | 173 | 15 | 11-4 | ||
150-125-315 | 200 | 32 | 30-4 | ||
150-125-315A | 187 | 28 | 22-4 | ||
150-125-315B | 173 | 24 | 18.5-4 | ||
150-125-400 | 200 | 50 | 45-4 | ||
150-125-400A | 187 | 44 | 37-4 | ||
150-125-400B | 173 | 38 | 30-4 | ||
200-150-250 | 400 | 20 | 37-4 | ||
200-150-250A | 374 | 17.5 | 30-4 | ||
200-150-250B | 346 | 15 | 22-4 | ||
200-150-315 | 400 | 32 | 55-4 | ||
200-150-315A | 374 | 28 | 45-4 | ||
200-150-315B | 346 | 24 | 37-4 | ||
200-150-400 | 400 | 50 | 90-4 | ||
200-150-400A | 374 | 44 | 75-4 | ||
200-150-400B | 346 | 38 | 55-4 | ||
技術參數
流量Q：3.75—460m3/h
揚程H：4.5—125m
轉速n：1450—2900r/min
溫度：-20℃ —+105℃
口徑：φ50—φ200mm
化工泵維護與保養：
1、檢查泵體和電機及管路及結合處有無松動現象。用手轉動泵，試看泵是否靈活。
2、向軸承體內加入軸承潤滑機油，觀察油位應在油標的中心線處，潤滑油應及時更換或補充。
3、擰下泵體的引水螺塞，灌注引水（或引漿）。
4、關好出水管路的閘閥和出口壓力表及進口真空表。
5、點動電機，試看電機轉向是否正確。
6、開動電機，當泵正常運轉后，打開出口壓力表和進口真空泵，視其顯示出適當壓力后，逐漸打開閘閥，同時檢查電機負荷情況。
7、盡量控制泵的流量和揚程在標牌上注明的范圍內，以保證泵在最高效率點運轉，才能獲得最大的節能效果。
8、化工泵泵在運行過程中，軸承溫度不能超過環境溫度35C，最高溫度不得超過80C 。
9、如發現泵有異常聲音應立即停車檢查原因。
10、泵要停止使用時，先關閉閘閥、壓力表，然后停止電機。
11、化工泵在工作第一個月內，經100小時更換潤滑油，以后每個500小時，換油一次。
12、經常調整填料壓蓋，保證填料室內的滴漏情況正常（以成滴漏出為宜）。
13、定期檢查軸套的磨損情況，磨損較大后應及時更換。
14、化工泵在寒冬季節使用時，停車后，需將泵體下部放水螺塞擰開將介質放凈。防止凍裂。
15、泵長期停用，需將泵全部拆開，擦干水分，將轉動部位及結合處涂以油脂裝好，妥善保存
注意事項
1、由于機械密封一般適用在清潔的，無懸浮顆粒的介質中使用，因此，對新安裝的管路系統和儲液灌，應認真沖洗干凈，嚴防固體雜質進入機械密封端面而使密封失效。
2、在易結晶的介質中，使用機械密封應注意經常沖洗。停車后重新起動前，要將機械密封上的結晶清洗干凈。
3、拆卸機械密封應仔細，不許用手錘，鐵器等敲擊，以免破壞動、靜環密封面。
4、如果有污垢拆不下來時，應設法清除污垢，沖洗干凈后再進行拆卸，以免損壞密封元件。
5、安裝機械密封前，應檢查所有密封元件是否有失效或損壞，如有則應重新修復或更換。
6、應嚴格檢查動環與靜環的相對磨擦密封面，不允許有任何細微的劃痕、碰傷等缺陷。所有另部件，包括泵體，葉輪，。密封腔等在裝配前均應沖洗干凈，尤其是動、靜環端面，要用清潔，柔軟的布或棉紗認真擦拭干凈，然后涂上一層清潔的油脂或機油。
7、裝配中要注意消除偏差，緊固螺釘時，要均勻擰緊，Se免發生偏斜，使密封失效。
8、正確調整彈簧的壓縮量，泵安裝好以后，以手扳動轉子時，應感覺到密封彈簧既有一定的壓縮量，而又能輕快、靈活地轉動沒有咬緊的感覺。如感覺太緊或盤不動，則應適當調松一些。
9、對有外部沖洗的機械密封，起動前應先開啟沖洗液，使密封腔內充滿密封液。停車時，先停泵，后關密封沖洗液。
